第十四章 数字会议系统

数字会议系统按《电子会议系统工程设计规范》GB50799-2012要求进行设计，主要以《厅堂扩声系统设计规范》GB 50371-2006、GBT 28049-2011及《厅堂扩声系统声学特性指标》GYJ 25-1986为设计依据。

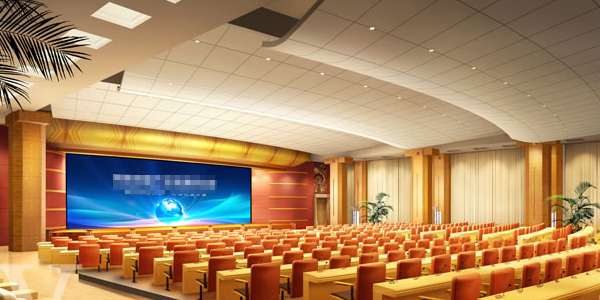

        14.1、 报告厅

报告厅设计一套数字会议系统，满足日常会议、学术报告和舞台演出等功能，将数字会议发言系统、音频扩声系统、背景屏幕显示系统、舞台灯光机械系统、集中控制系统等有机地集成在一起，形成一个完整的多功能的会议和演出系统。

一、数字会议发言系统

针对发言需求，为便于现场人员发言使用，我们采用一套手拉手数字发言系统，并按发言席位配置数字发言系统，通过一根会议专用线可以链接多个会议单元；数字会议系统还配置对应的会议控制主机，除实现代表单元会议发言、讨论等功能，还具有主席发言优先权以及批准或者否决代表发言请求的功能。同时设置无线话筒满足流动发言需求。

二、音频扩声系统

根据报告厅的应用需求及现场环境，在会场前吊挂2组线阵音箱，每组4只负责远场扩声；

台下两侧分别配置1台超低音箱增加演出效果，超低音箱上各放置1台拉声像音箱满足近距离观众的扩声；

配置4只返听音箱满足发言者的返听效果。

通过音频处理设备实现各种混音器、压线器、均衡器、电平显示等功能，保证发言的高保真还原。

三、显示系统

主席台背景墙位置采用P3 LED显示屏作为显示设备，主席台上方位置设置会标屏，采用P3.75双基色LED显示屏作为显示设备，支持整屏无缝拼接，组成一个高分辨率的数字显示系统，通过分布式管理系统将前端视频信号上墙显示。各类图、文信息均可在此显示屏上以开窗口的方式在全屏范围内任意的缩放、移动、漫游、叠加显示。

四、信号管理系统

配置音视频矩阵切换设备，具备音频同步切换能力，满足场所内部使用需求。

五、集中控制系统

集中控制系统主要用于集中整合与控制场所内的各类可控设备，主要控制方式有RS232、红外、继电器三种，分别针对弱电、强电设备的控制。

集中控制系统通过无线AP与配套的平板电脑连接，平板电脑内安装了预先调试与编制的控制程序。实现了通过独立的WIFI与主机通讯，从而控制各类模块对设备进行控制。

不仅如此，方案为了兼顾使用便利性，与控制室内还配置一套有线墙面面板。空针对面板上的按键赋予各类控制功能，实现一键操作。

六、舞台灯光及机械系统

舞台灯光系统则按照使用需求进行配置设计，灯光分别设计面光、顶光。

面光采用功率不小于750w的成像灯，安装于顶面面光槽内，照射角度与主席台呈约45度。

主席台顶部则配置常规会议灯具、舞台效果灯具。实际灯具数量依据最终装修造型进行深化。灯杆数量配置为2道顶光。顶光主要由三基色灯、LED PAR灯、构成。

三基色灯主要用于会议情境下舞台区域照明、可以提供3200k标准色温。满足会议召开时的光照要求，为会议录像等提供亮度保证。

LED PAR灯与电脑图案灯、电脑光束灯用于表演情景下，可以通过三种灯具的配合使用，渲染出舞台与节目效果。

舞台灯光的供电系统配置了直通柜、硅箱、灯控台等设备。直通柜具备12通道、每通道功率输出可达4kw。硅箱具备6通道、每通道可以输出6kw功率。方案为次项目配置的灯控台具备1024个DMX通道，可以控制240盏灯或调光光路。

舞台机械部分则设计前檐幕、对开大幕、对开二幕。

舞台幕布与舞台灯具安装于舞台机械结构上，舞台机械顶面需要设计安装钢结构，用于承载舞台灯具与机械结构的重量。

       14.2、一般会议室

针对一般会议室的使用功能，我们设计了数字会议发言系统、音频扩声系统、显示系统，满足日常工作会议。

一、数字会议发言系统

针对发言需求，为便于现场人员发言使用，我们采用一套手拉手数字发言系统，并按席位配置数字发言系统，通过一根会议专用线可以链接多个会议单元，数字会议系统还配置对应的会议控制主机，除实现代表单元会议发言、讨论等功能，还具有主席发言优先权以及批准或者否决代表发言请求的功能。

同时设置无线手持话筒满足流动发言需求。

二、音频扩声系统

根据大会议室的应用需求及现场环境，综合考虑配置吸顶音箱或壁挂音箱作为扩声设备，通过音频处理设备实现各种混音器、压线器、均衡器、电平显示等功能，保证发言的高保真还原。

三、显示系统

会议室设置46/55英寸超窄边液晶拼接屏作为显示系统，实现大尺寸画面的显示。

四、信号管理系统

配置音视频矩阵切换设备，具备音频同步切换能力，满足场所内部使用需求。
